2013年12月26日

あなたにも出来ます!ダイワ2BB 実践編

皆さんこんにちは(^-^)

ヘッジホッグスタジオ メンテナンスセンターの内田です。

スピニングリールのチューニングについてお話を進めておりますが、今回はダイワのスピニングリールのラインローラーベアリングのチューニングの実践についてお話いたします。

11 カルディア・11 フリームスでの施工例

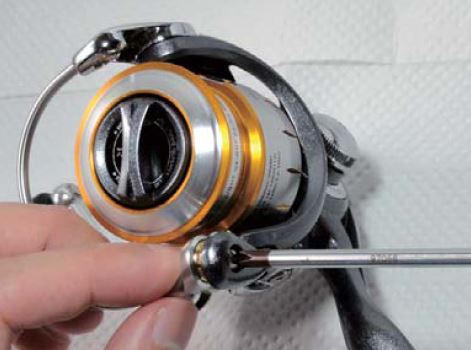

ラインローラーのネジを外します。

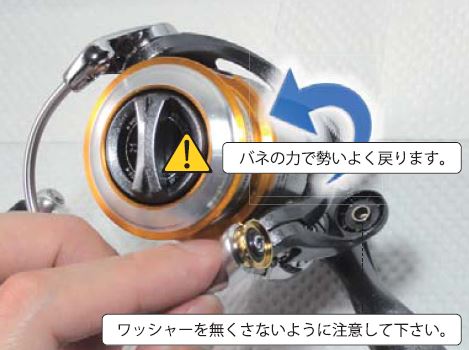

アームを起こしてラインローラーを外します。

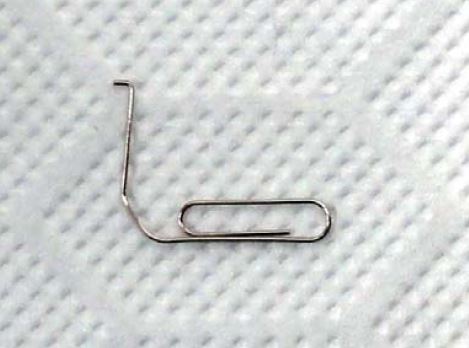

クリップなどの針金を用意し、先端を曲げて状にします。

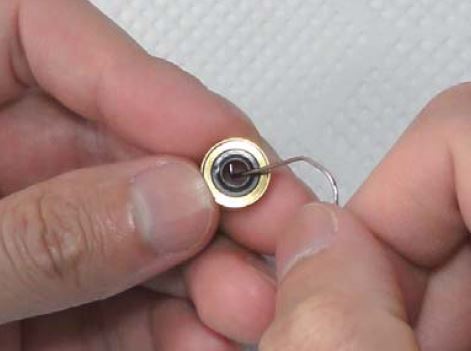

ラインローラーの中にローラーカラーが2 個入っていますので、先程のクリップなどで引っかけて外します。

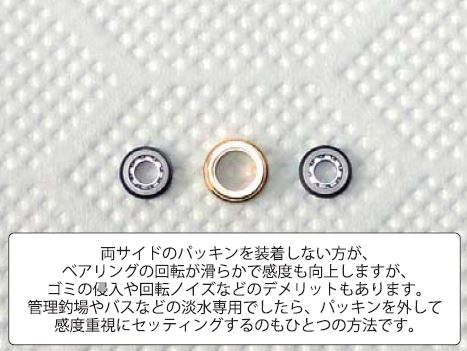

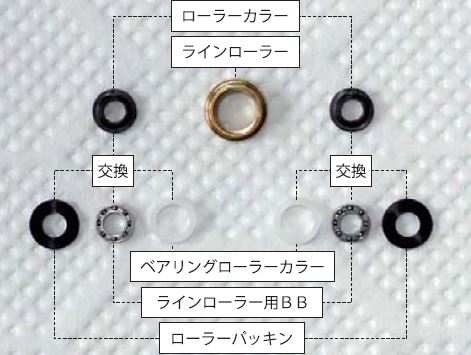

上段が純正パーツ・下段がチューニングパーツです。純正ローラーカラーがベアリングパーツと交換になります。

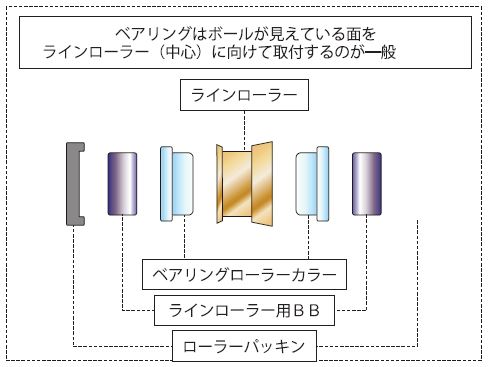

ベアリング化後のラインローラー各パーツはイラストの様な位置関係になります。ローラーパッキンはローラーカラーにかぶせるようにピッタリとセットして下さい。

ラインローラー用BBの両側をローラーパッキンとベアリングローラーカラーで挟み、仮組みをします。

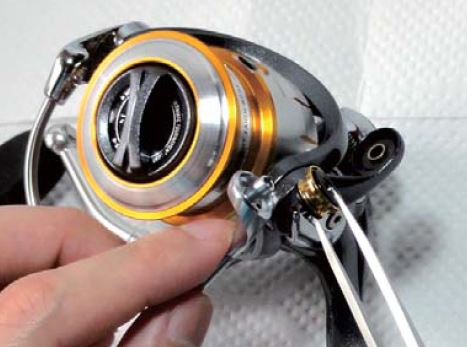

仮組みしたラインローラーを装着します。

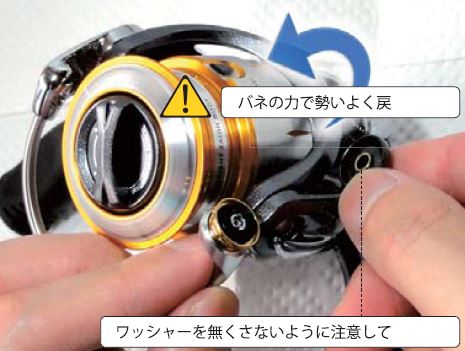

アームを元に戻します。

ラインローラーのネジを締めて完成です。ラインローラーを爪楊枝等でなぞってよく回転するかチェックしまし

2508R-SH をご使用の場合

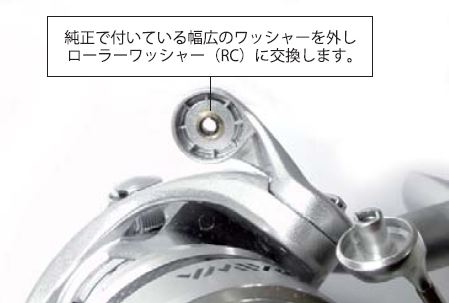

11 カルディアと11 フリームスの2508R-SH の場合のみ、写真の箇所のワッシャー交換が必要です。

ベアリングチューン施工後は、メーカーのアフターサービス(オーバーホールや修理など)を受け付けてもらえないことがあります。

また、作業手順や取り付け方法を間違えると、リール本来の機能を失う恐れがあります。
チューニングはあくまで自己責任でお願いしますね!

次回は、リールチューニング最新攻略!~あなたにも出来ます!シマノ2BB 実践編~をお送りする予定です。お楽しみに!
