メンテナンス実況Part1(小型ベイトリール後編)

皆さんこんにちは(^-^)



ヘッジホッグスタジオ　メンテナンスセンターの内田です｡



前回に引き続き､私が実際にオーバーホールを行っている模様を写真と解説付きでお送りいたします｡





今回の実況は､小型ベイトリール｢シマノ　カルカッタ100XT｣の後編です｡



部品をすべて分解した後の洗浄からのお話です｡

分解された部品を洗浄します｡



私は､業務用の超音波洗浄機を使用しております｡洗浄液も､専用の有機溶剤を含まないものを使用しています｡



※一般の方が洗浄を行う場合は､スプレー式の脱脂剤を使用される方が多いと思いますが､室内で使用される場合は､きっちり換気を行いましょう!また､有機溶剤は決して超音波洗浄に使用しないでください｡

超音波洗浄で一番効果が出るのは､写真のような細かく入り組んだ部分です｡



トレーの中で歯ブラシで洗浄してもきれいになりますが､こういったところまで磨くのは手間がかかります｡



私の場合は仕上がりスピードも要求されますので､機材を使って一気に行っています｡

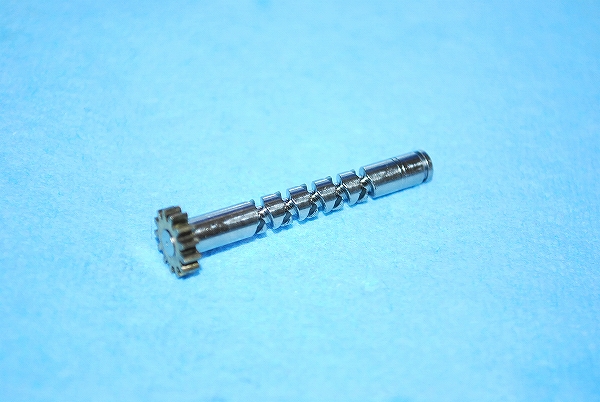

レベルワインドのギヤもこんなにきれいになりました｡



分解洗浄はクリーニングの目的でもあり､こういった油類を必要とする部品の脱脂の目的も兼ねています｡



古いグリスやオイルを脱脂し､新たにグリスアップ･オイルアップすることが目的です｡

脱脂したギヤにグリスを塗布します｡



必要な量を均一に塗布するために､私はブラシを使用しています｡

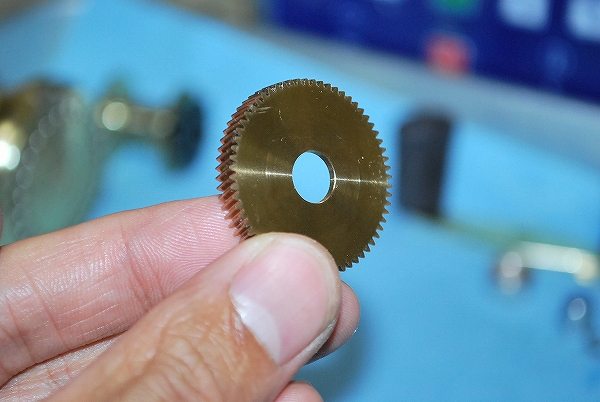

ドライブギヤもこんなにピカピカになりました｡



洗浄後は､傷の状態などもチェックします｡

ドライブギヤのグリスアップ風景です｡



こちらもハケを使用します｡

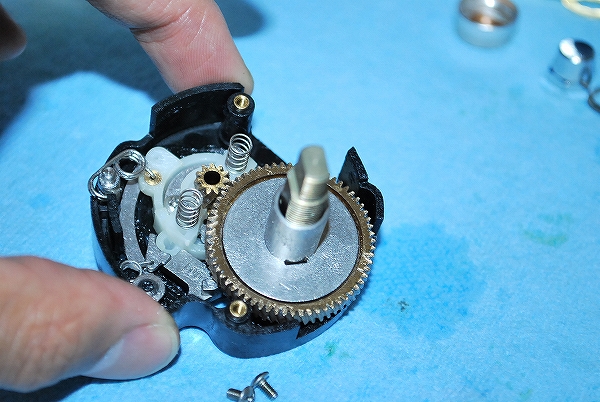

部品のグリスアップが終わったら､いよいよ組み込み開始です｡



部品には､向き･順番などが決まっていますので､分解前の状態をきちんと把握しておきましょう｡



皆さんが作業されるときは､分解図を見ながら分解･組み立てをしましょう｡



不安な部分は､写真をとっておくと便利です｡

すべての部品の組み込み完了です!

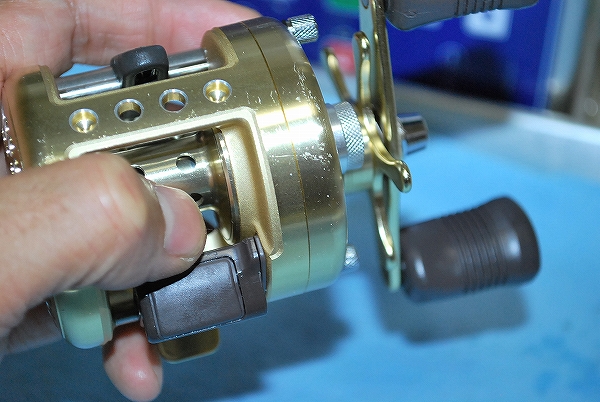

組み込み後は､動作する部分に異常がないかチェックを行います｡



チェックして不具合がある場合は､再度分解し､部品交換や調整を行います｡



動作確認まで出来たら､すべての工程は終了です｡





次回は､リールチューニング最新攻略!～メンテナンス実況Part2(小型スピニングリール前編)～をお送りする予定です｡お楽しみに!
