2014年7月28日

チューニング・メンテナンス実例~ダイワ 14 リョウガBJ オーバーホール~

皆さんこんにちは(^-^)

ヘッジホッグスタジオ メンテナンスセンターの内田です。

前回に引き続き、当社で実際に施工させていただいたリールのオーバーホールやカスタムの実例をご紹介いたします。

今回は、ダイワ 14 リョウガBJ のオーバーホールについてご紹介いたします。

オーナーからのご依頼内容

クラッチがグラグラでON OFF できなくなった

オーバーホール作業

旧リョウガBJ から同じような症状がよく出ていましたが、14 リョウガでも改善はされていなかったようです。

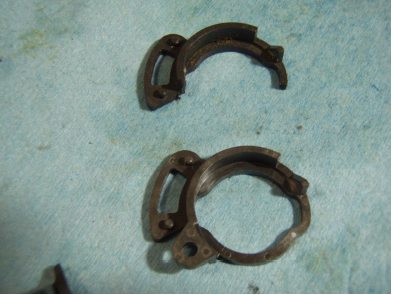

今回の原因はズバリこちらの写真。

クラッチカム、結構折れやすいんですよね。。。

下の新品と交換させていただきました。

今回の作業はさすがに発売から間もないリールなので、上記部品交換とフルオーバーホール作業だけだったので、皆様の気になる「マグシールド搭載ベアリング」について紐解いてみました!

これはピニオンギヤを下から支えているベアリングです。

さびに見えるのは、マグオイルが染み出しただけで、錆ではありません。

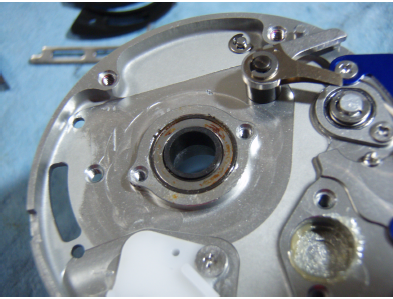

ここに入っています。

旧リョウガとはベアリングサイズが違います。

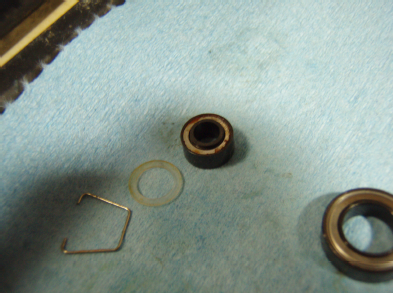

そしてもう一つがこれ。

ピニオンギヤを上から支えているベアリングです。

ちょうどメカニカルブレーキの中になります。

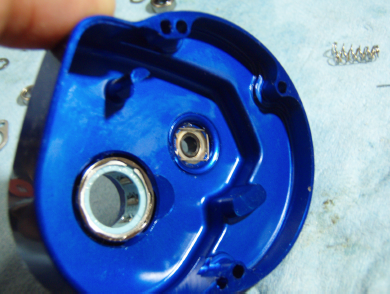

位置的にはここですね。

14 リョウガではピニオンギヤの上下のみにマグシールドベアリングを採用していました。

一番塩ガミしやすい場所なので理にかなっていますね!

ただ、ほかの場所のベアリングはCRBB 防錆を採用しており、確かに錆には強いですが、リョウガ自体塩ガミしやすいリールなので。。。。。

販売価格もあり、このあたりが妥当な採用箇所だったのでは???


次回も引き続き、リールチューニング最新攻略!~チューニング・メンテナンス実例~をお送りする予定です。

お楽しみに!
